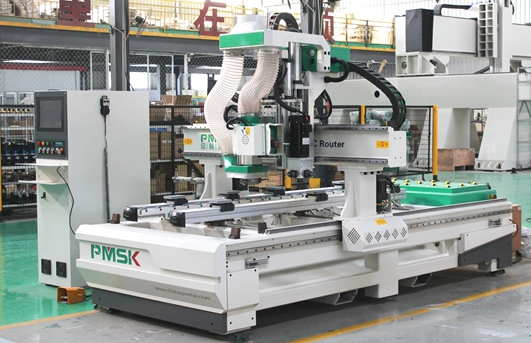

數控門鎖機，是木工機械中非常重要的一種設備，門鎖機主要用于加工木質門、 門框、門鎖、門鎖臺階、合頁孔、工藝孔一次性完成；用于木質門平面，側面鎖孔形 狀的銑鉆槽孔成型，方便、精準地控制門鎖槽、合頁孔加工制作要求。門鎖機由垂直 主軸、水平主軸、進口條形工作臺，高精度四銑頭、輔助上下料、跟隨式刀庫等機械 部件組成，這些部件在工作中配合緊密，相互協調，加工效率高，操作簡單便捷。品 脈數控門鎖機能夠一次性完成木門規方、鎖孔、鎖槽、合頁面、油漆孔、滑道槽的加 工。

設備優點：

1、操作簡單，普通工人即可上手，無需專業編程人員，觸摸屏方便編輯；

2、專用門鎖控制系統，門鎖造型適合多種門型，一鍵開槽，方便、高效。

3、側面鎖孔采用大功率電主軸，可重力切削，效率高效。

4、配置自動上料皮帶裝置，可對接滾筒線。可選配自動定位功能。上料時，皮帶升起， 工件隨著皮帶傳送到機器后端，當工件靠上后定位氣缸時，皮帶停轉，側推氣缸將工件推 到側定位氣缸上，定位完成后皮帶及定位氣缸落下。

5、設備采用先進的軟件控制，大量的算法從基礎研發，操作上更加得心應手。

設備技術參數：

機床型號 M5.2-1124 門鎖機

進給速度 50m/min

加工速度 20m/min 加工長度 2400mm

加工厚度 80mm 加工寬度 1100mm

傳動形式 X 軸采用齒輪齒條傳動、Y 軸采用齒輪齒條傳動、Z 軸絲杠傳動

臺面形式 兩根施邁茨條形工作臺，單根配置四個施邁茨吸附塊；

潤滑裝置 自動潤滑；

水平主軸電機 7.5KW 大功率手動換刀

四銑頭 高精度加工單元，內置進口軸承及齒輪

垂直主軸電機 9KW 風冷自動換刀

刀庫 三把跟隨式直排刀庫

驅動系統 臺灣臺達伺服、

操作系統 臺灣臺達

減速機 日本新寶

導軌 臺灣導軌(Y 軸 30 X 軸 25)

齒條 德國亨利安 2 模斜齒

功率、電壓、氣壓 30KW、3P AC 380V/50HZ 、≧6.5Kgf/cm2

外形尺寸 長 x 寬 x 高：3650x2200x2300（mm）
